幻の鉄道道路併用橋・高田橋
併用橋計画時の橋梁の構造
高田橋の設計図面は神奈川県により作成されました。
こちらではその一部を紹介します。

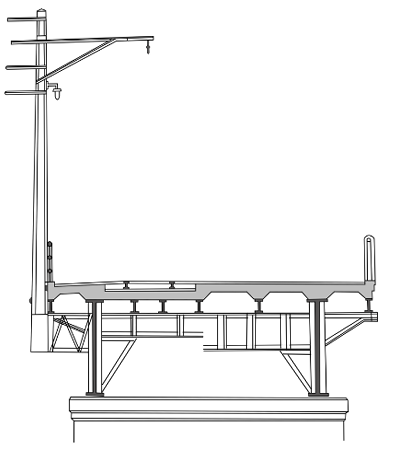

断面図
軌道は幅員24.0尺（7.27ｍ）の橋の中央でなく下流側より7.5尺（2.27m）に敷かれる予定でした。
鋼桁の横桁の高さが車路側（上流）と軌道側（下流側）とでは違っており、車路側のほうが高く設定されています。
なお、当初は上流側に寄って敷設される予定でしたが、神奈川県の要請で下流側に変更となっています。

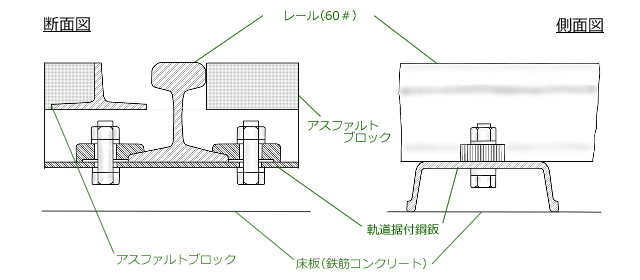

レール敷設部分
鉄筋コンクリート造り床板にΩ形状の鋼鈑を設置し、その上に60ポンドレールを敷設するものとしました。
床板及び軌条の間には、アスファルトブロックで舗装しています。
親柱
大きさは高さ10.0尺（3.0m）、一辺が3.0尺（0.9m）程度のものでした。
