停車場配線の設計
停車場平面略図の作成ルールと使用する記号

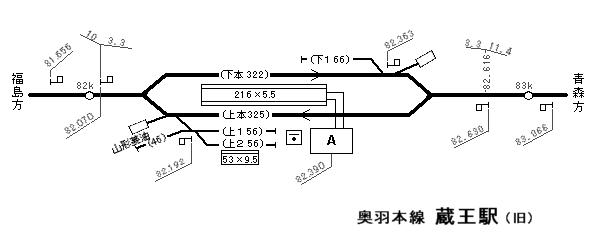

停車場の設計の際、線路や各設備の位置を示す図面を書くこととなります。この図面を「停車場平面略図」といいます。
この図面の表記方法は、規定がなく各社局で若干の差異が見られますが、ある程度、一定した表記が用いられているようです。ここでは、一般的な記載方法と表記記号を示します。
【図面作成の基準】
- 図面の左側を起点とする。
- 線路には名称、有効長を書く。（単位はｍ）
- 建物などの構造物は、平面での大きさを示す寸法を入れる（単位はｍ）
- できる限り粁程や勾配も書き入れる。
【線路の表記方法】
| 本線 |  （太線） |
|---|---|
| 側線 |  （細線） |
| 私設・専用鉄道 |  （点線） |
| 専用線 |  （鎖線） |
| 下り主本線 |  矢印の方向が反対だと上り |
下り副本線 |  矢印の方向が反対だと上り |
|---|---|---|---|
| 機廻線 |  |
||
| 分岐器 |  |
交叉 |  |
| 片亘り交叉 |  |
両亘り交叉 |  |
| 車止め |  |
安全側線 |  |
